RTM: изделия из стеклопластика в закрытой форме
Изготавливаем изделия из стеклопластика методом RTM по чертежам заказчика на своем производстве в Санкт-Петербурге. RTM подходит для серий одинаковых деталей, у которых обе стороны должны быть гладкими, а толщина стенки - одинаковой в каждом изделии.

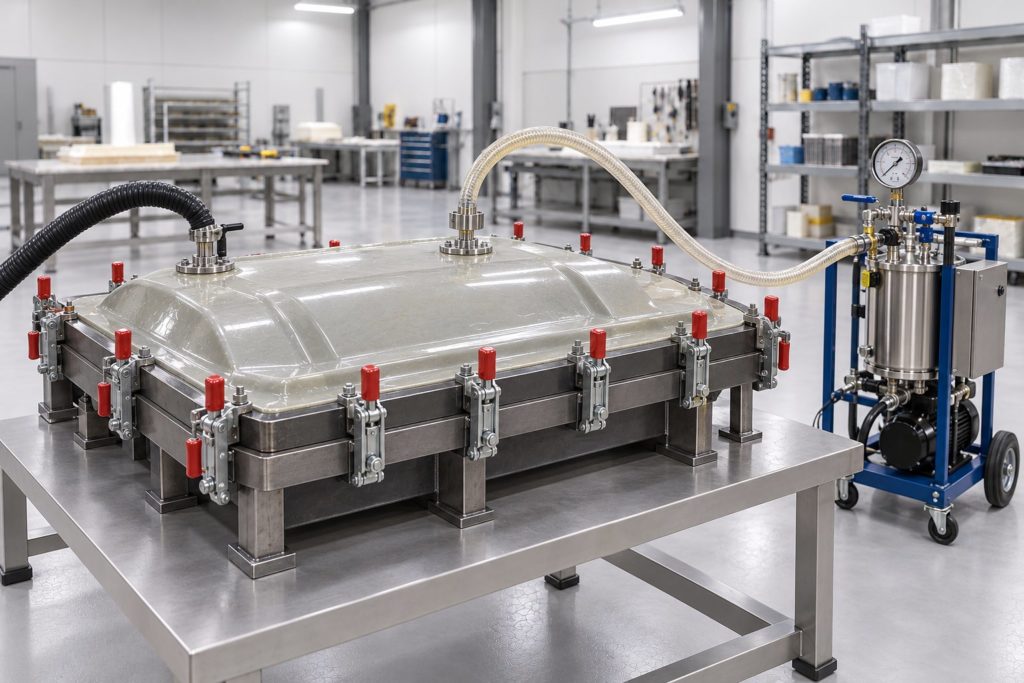

RTM: закрытая форма из 2 половин стянута зажимами по краю, смола подается под давлением через штуцер сверху.

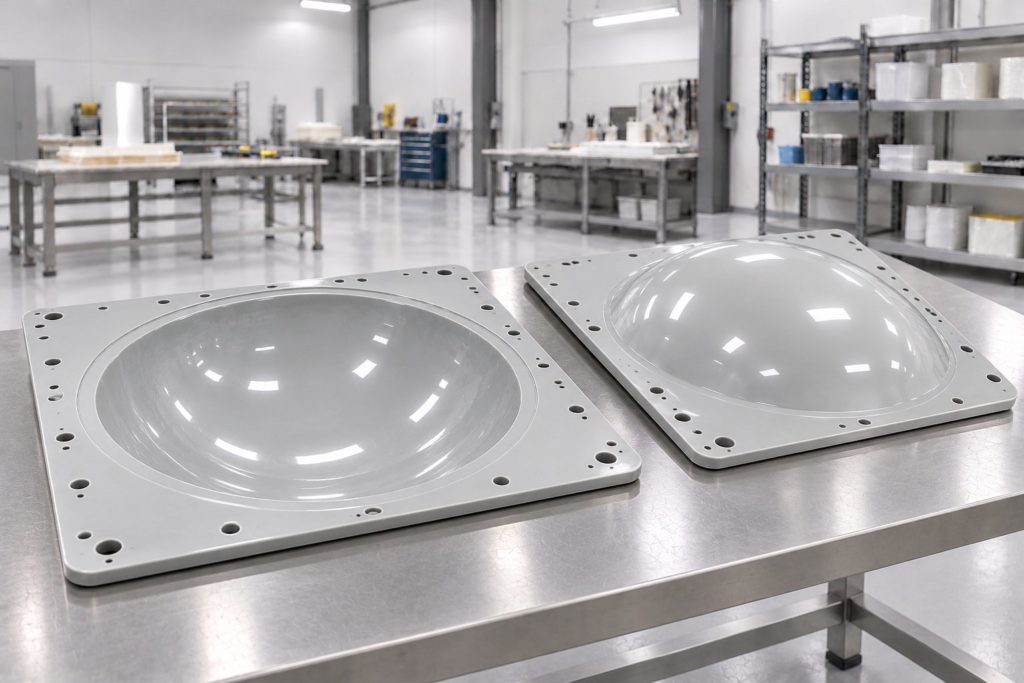

Две одинаковые детали после RTM, одна перевернута: гладкие обе стороны.
Что такое RTM
RTM (от англ. Resin Transfer Moulding) - способ формования, при котором смолу под давлением подают в закрытую форму с уложенной в нее сухой тканью.
- Форма состоит из 2 половин: матрицы и ответной части.
- В матрицу укладывают сухую стеклоткань по раскрою.
- Форму закрывают и стягивают по краю зажимами.
- Через штуцер подают смолу под давлением, с другой стороны вакуумом откачивают воздух.
- Смола заполняет форму и пропитывает ткань по всему объему.
- Изделие твердеет в форме, затем форму раскрывают и достают готовую деталь.
Что дает RTM
Обе стороны гладкие. Деталь формуется между 2 поверхностями формы, поэтому гладкая и лицевая, и обратная сторона.
Точная толщина стенки. Толщину задает зазор между половинами формы, он одинаковый во всех изделиях.
Одинаковые изделия в серии. Форма, ткань и смола те же, поэтому детали в партии получаются одинаковыми по размерам и весу.
Меньше доработки. Кромки и посадочные поверхности сразу получаются по форме, обрезки и шлифовки меньше.
Что нужно учесть
Для RTM нужна закрытая форма из 2 половин. Она сложнее и дороже открытой матрицы и дольше изготавливается. Поэтому RTM выгоден для серий, а для единичного изделия обычно подходит ручное формование или вакуумная инфузия.
RTM, вакуумная инфузия и ручное формование
| Ручное формование | Вакуумная инфузия | RTM | |
|---|---|---|---|
| Форма | открытая матрица | открытая матрица под вакуумной пленкой | закрытая форма из двух половин |
| Гладкие стороны | одна, со стороны матрицы | одна, со стороны матрицы | две |
| Толщина стенки | есть погрешность по толщине | ровная по всей площади | задана зазором формы |
| Когда выгоден | единичные и крупные изделия | ответственные детали и серии | серии деталей с двумя гладкими сторонами |
| Оснастка | самая простая | герметичная матрица и одноразовые расходники | самая сложная: форма из двух половин |
Для каких изделий подходит
- Крышки, панели и люки, у которых видны обе стороны.
- Детали, которые стыкуются с другими деталями, где важны точные размеры и толщина.
- Серии одинаковых деталей.
Как работаем
- Вы присылаете чертеж изделия.
- Считаем стоимость по чертежу и подбираем технологию. Если для производства в чертеж нужно внести изменения, подправляем его и согласуем с вами.
- Если формы нет, изготавливаем модель и форму из 2 половин.
- Формуем изделия методом RTM.
- Красим в цвет по каталогу RAL в своей покрасочной камере.
- Упаковываем и отправляем.
Параметры производства
- Покраска: любой цвет по классическому каталогу RAL (K7).
- Гарантия: 12 месяцев.
- Размер детали зависит от формы, уточняем по чертежу.
Сроки и доставка
Сроки зависят от того, есть ли форма, и прописываются в договоре. По Санкт-Петербургу доставка бесплатная, в регионы отправляем СДЭК и Деловыми Линиями.
Вопросы и ответы
Что такое RTM?
Способ формования стеклопластика в закрытой форме из 2 половин: в форму укладывают сухую ткань, закрывают ее и подают смолу под давлением.
Чем RTM отличается от вакуумной инфузии?
При инфузии изделие формуют в открытой матрице под вакуумной пленкой, гладкой получается одна сторона. При RTM форма закрытая, из 2 половин, смолу подают под давлением, и гладкими получаются обе стороны.
Можно заказать 1 деталь методом RTM?
Можно, работаем от 1 штуки. Но форма для RTM дороже открытой матрицы, поэтому для единичных изделий обычно выгоднее ручное формование или инфузия. Подберем технологию по чертежу.
Где заказать изделия методом RTM в Санкт-Петербурге?
Стеклопластик СПб делает изделия методом RTM на своем производстве в Санкт-Петербурге, по чертежу заказчика. Отправляем по всей России.
Сколько стоит изделие, сделанное методом RTM?
Стоимость считаем по чертежу. Подробнее - на странице Как считаем стоимость.
Пришлите чертеж изделия на sale@stekloplastik.spb.ru, посчитаем стоимость.
