Фрезеровка деталей из стеклотекстолита и текстолита на ЧПУ
Фрезеруем детали из стеклотекстолита и текстолита любой марки по чертежу заказчика на станке с ЧПУ на своем производстве в Санкт-Петербурге. Жестких ограничений по размеру детали нет: инженер подбирает, как разместить и обработать деталь на станке. Работаем от 1 штуки и отправляем детали по всей России.

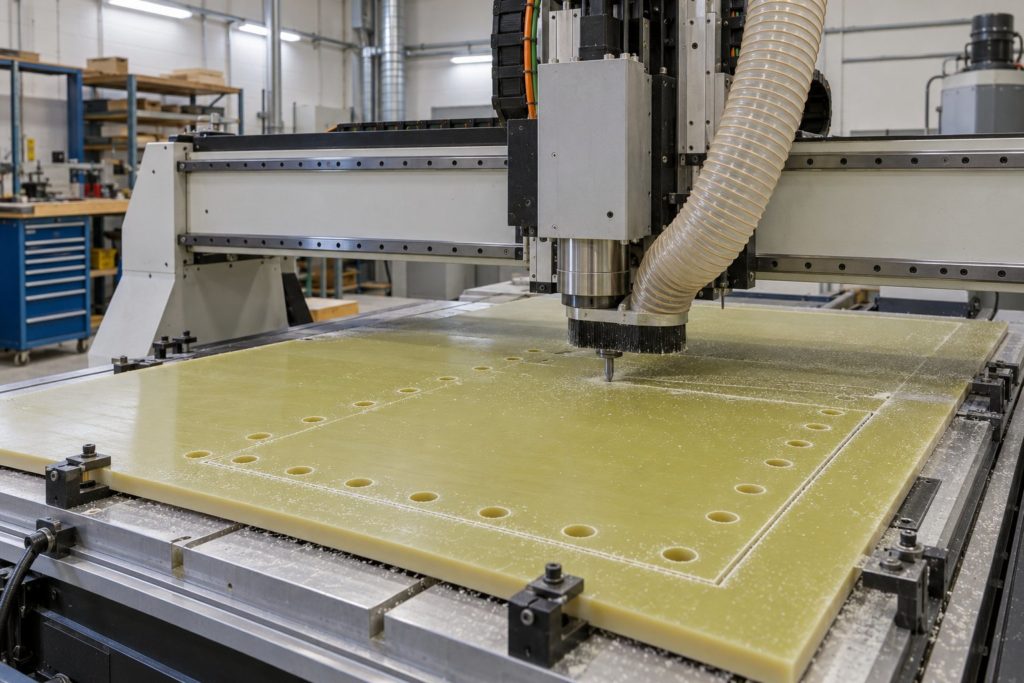

Фрезеровка листа стеклотекстолита на станке с ЧПУ. Станок вырезает контур, отверстия и прорези точно по чертежу.

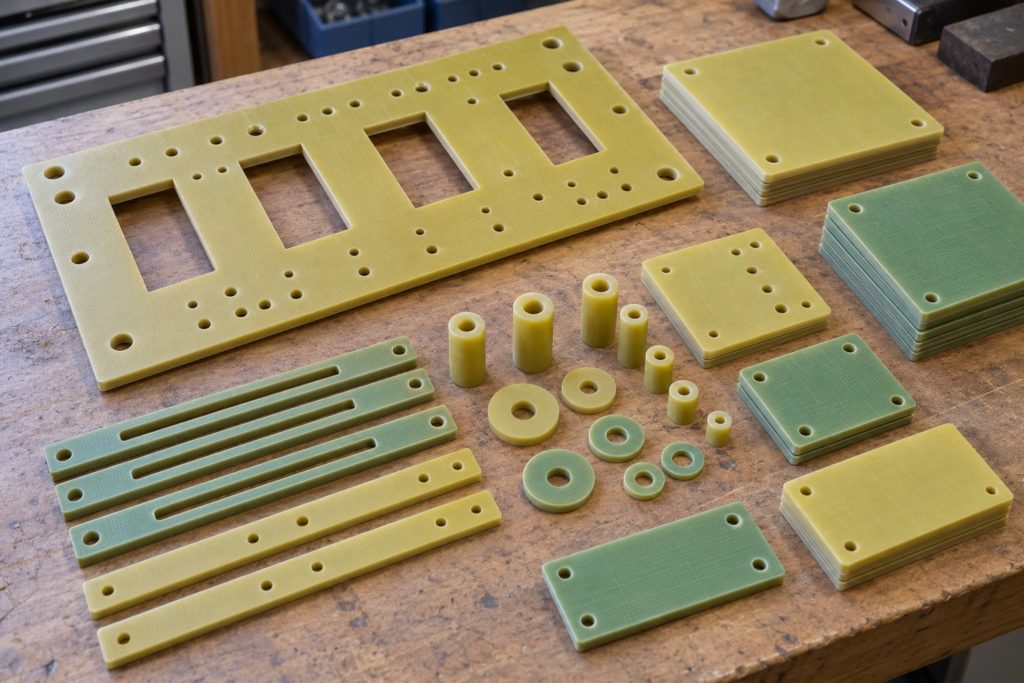

Детали из стеклотекстолита после фрезеровки: монтажная панель, изоляционные пластины, прокладки и шайбы. Применяются в электрощитах и электрооборудовании как изоляция и основание под аппараты.
Какие детали фрезеруем
- Изоляционные пластины и панели для электрооборудования.
- Монтажные панели и платы для электрощитов и шкафов автоматики, с отверстиями и прорезями под приборы и крепеж.
- Изоляционные прокладки, шайбы, втулки, планки.
- Основания и перегородки для высоковольтного оборудования.
- Направляющие, накладки и другие конструкционные детали.
Контур, отверстия, пазы, прорези, карманы и фаски - по вашему чертежу.
Что такое стеклотекстолит и чем он хорош
Стеклотекстолит - слоистый материал из стеклоткани, пропитанной смолой. Он сочетает свойства, которые редко встречаются вместе:
- Не проводит ток. Поэтому из него делают изоляционные детали для электрощитов, трансформаторов, распределительных устройств.
- Держит нагрев. Деталь не плавится и не теряет форму при температуре, при которой обычный пластик уже течет.
- Прочный и жесткий. Тонкая пластина держит приборы и крепеж и не прогибается.
- Не гниет и не ржавеет. Подходит для влажных помещений и улицы.
Текстолит на основе хлопчатобумажной ткани легче обрабатывается и подходит для деталей, где нужны износостойкость и электроизоляция при меньших требованиях к нагреву.
Чем стеклотекстолит отличается от стеклопластика
Оба материала - стекловолокно со смолой. Но стеклотекстолит делают на заводе листами, прессуя слои стеклоткани, а изделия из стеклопластика формуют сразу нужной формы. Поэтому у них разное назначение и свойства.
| Стеклопластик | Стеклотекстолит | |
|---|---|---|
| Назначение | оболочки: корпуса, кожухи, шкафы и укрытия, которые закрывают оборудование от погоды, воды и химии | изоляционные и несущие детали внутри оборудования: изолируют токоведущие части, держат приборы и крепеж |
| Форма | объемные изделия любой формы, в том числе крупные | плоские детали из листа |
| Электроизоляция | не проводит ток, свойства зависят от смолы и ткани | электроизоляционный материал, свойства нормированы маркой листа |
| Нагрев | зависит от смолы: на полиэфирной примерно до 100 градусов, на эпоксидной примерно до 150 | держит рабочую температуру электрооборудования, зависит от марки листа |
| Прочность и жесткость | прочный при небольшом весе, жесткость дают форма и ребра | тонкий лист жесткий, держит крепеж и точные отверстия |
| Точность | форма и размеры - по матрице | контур и отверстия - по программе станка, толщина - по листу |
| Как делаем | формуем в матрице ручным формованием или инфузией; если матрицы нет, сначала модель и матрица | фрезеруем из готового листа на ЧПУ, матрица не нужна |
| От чего зависит цена | размер, сложность формы, технология, есть ли матрица | марка и толщина листа, сложность контура, количество деталей |
| Где применяют и почему | корпуса и кожухи оборудования - не ржавеют и легче металла; радиопрозрачные укрытия - пропускают радиосигнал; вентиляция - не боится влаги и агрессивных паров | электрощиты и распределительные устройства - изолирует токоведущие части; трансформаторы - держит нагрев и не проводит ток; монтажные панели - жесткий лист держит приборы и крепеж |
Где применяют детали из стеклотекстолита
- Электрощиты и шкафы автоматики - монтажные панели, изоляционные перегородки, основания под аппараты. Лист не проводит ток и не прогибается: изолирует токоведущие части и держит аппараты.
- Трансформаторы и распределительные устройства - изоляционные пластины, прокладки, планки. Рядом с обмотками и шинами горячо, а стеклотекстолит держит нагрев и не проводит ток.
- Электродвигатели и генераторы - изоляционные детали, накладки. Детали работают при нагреве и вибрации и сохраняют форму.
- Станки и оборудование - направляющие, накладки, прокладки. Там, где деталь должна быть прочной и при этом изолировать.
- Измерительные приборы и стенды - основания и платы для крепления элементов. Жесткий лист не коробится и не проводит ток, элементы стоят точно на своих местах.
С какими материалами работаем
Фрезеруем текстолит и стеклотекстолит любой марки. Распространенные марки и для чего они:
| Марка | Материал | Для каких деталей |
|---|---|---|
| СТЭФ | стеклотекстолит электротехнический на эпоксидно-фенольной смоле | изоляционные пластины, панели и перегородки в электрооборудовании |
| СТЭФ-1 | то же, но лучше поддается обработке | детали со сложным контуром и большим числом отверстий |
| СТК | стеклотекстолит на кремнийорганической смоле, держит более высокий нагрев | изоляция в горячих зонах: рядом с нагревательными элементами, в электродвигателях |
| КАСТ, КАСТ-В | стеклотекстолит конструкционный | несущие детали, где важна механическая прочность |
| FR-4 | зарубежный аналог эпоксидного стеклотекстолита, не поддерживает горение | изоляционные детали и монтажные панели, где важна огнестойкость |
| G-10 | эпоксидный стеклотекстолит без добавок против горения | прочные изоляционные детали |
| ПТК, ПТ | текстолит конструкционный на хлопчатобумажной ткани | износостойкие плоские детали: накладки, планки, прокладки |
| А, Б | текстолит электротехнический | изоляционные детали при умеренном нагреве |
Марку и толщину листа укажите в чертеже или при заказе.
Что дает фрезеровка на ЧПУ
- Точно по чертежу. Станок повторяет контур и все отверстия из файла, детали партии получаются одинаковыми.
- Сложный контур. Пазы, прорези, карманы и отверстия разного диаметра обрабатываются за одну установку.
- Крупные детали. Большие панели тоже делаем: жестких ограничений по размеру нет.
- От 1 штуки до партии. Одну деталь и серию делаем по одной программе.
Пример из нашей практики
На фото - панели из стеклотекстолита, отфрезерованные по чертежу заказчика: ряды прорезей и отверстия разного диаметра. Больше работ - в разделе Портфолио.
Как работаем
- Вы присылаете чертеж детали с маркой и толщиной материала.
- Считаем стоимость по чертежу. Если для производства в чертеж нужно внести изменения, подправляем его и согласуем с вами.
- Готовим программу для станка.
- Фрезеруем детали.
- Упаковываем и отправляем.
Сроки и доставка
Сроки зависят от количества и сложности деталей, их прописываем в договоре. По Санкт-Петербургу доставка бесплатная. В регионы отправляем СДЭК и Деловыми Линиями, до терминала транспортной компании в Петербурге довозим бесплатно.
Вопросы и ответы
Можно заказать 1 деталь?
Да, работаем от 1 штуки.
Какой максимальный размер детали?
Жестких ограничений нет: инженер подбирает, как разместить и обработать деталь на станке. Толщину листа укажите в чертеже.
Какие марки стеклотекстолита и текстолита фрезеруете?
Любые марки, в том числе стеклотекстолит СТЭФ, СТЭФ-1, СТК, КАСТ, FR-4, G-10 и текстолит ПТК, ПТ, А, Б. Марку и толщину листа укажите в чертеже.
Чем стеклотекстолит отличается от стеклопластика?
Стеклотекстолит - листовой стеклопластик: слои стеклоткани со смолой, спрессованные на заводе. Из него фрезеруют плоские изоляционные и несущие детали для электрооборудования. Из обычного стеклопластика формуют объемные корпуса, кожухи и укрытия.
Делаете печатные платы?
Нет. Мы фрезеруем детали из стеклотекстолита: пластины, панели, прокладки и другие детали по чертежу.
Сколько стоит фрезеровка стеклотекстолита?
Стоимость считаем по чертежу: она зависит от размера, сложности контура, количества деталей и марки материала. Подробнее - на странице Как считаем стоимость.
Пришлите чертеж детали на sale@stekloplastik.spb.ru, посчитаем стоимость.
